Pozele au rol de prezentare, nuanta si forma pot diferi usor.

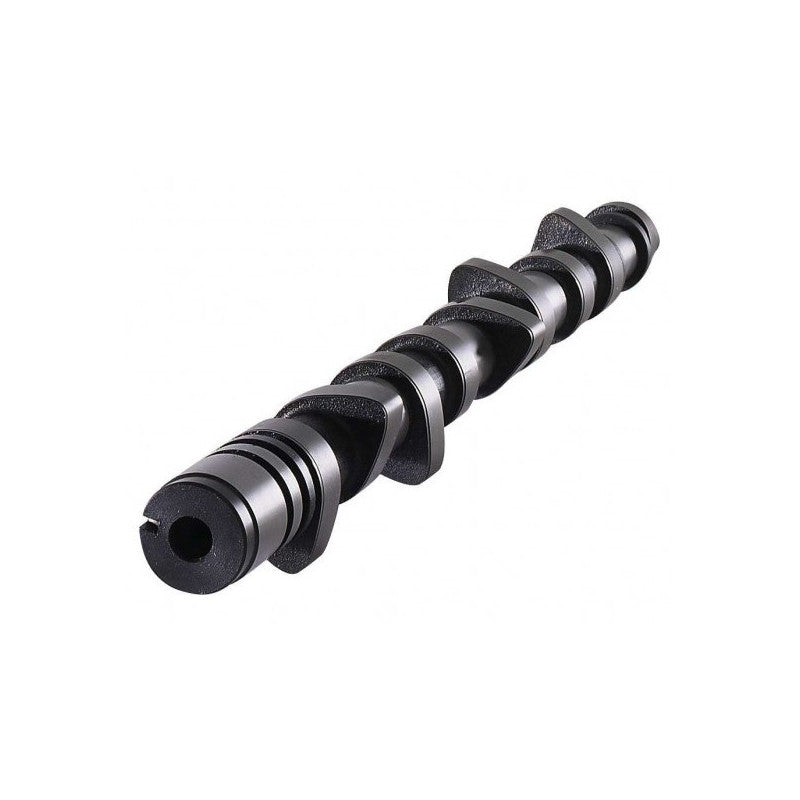

Ax cu Came Cat Cams Peugeot 106 S16 / Citroen Saxo VTS 1.6 16V TU5J4 273/273° - 1321850
La comanda
Nu e pe stoc. Poti cere termenul inainte sa comanzi.
Cat Cams 1321850 este un ax cu came pentru Peugeot 106 S16 / Citroen Saxo VTS 1.6 16V TU5J4, cu durata de 273°, masurata la 0,1 mm. Potrivit Cat Cams, este un profil pentru raliu pe asfalt si circuit.
Specificatii
| Admisie | Evacuare | |
|---|---|---|
| Durata la 0,1 mm | 273° | |
| Durata la 1 mm | 242° | |
| Ridicare supapa | 11,00 mm | |
| Unghi intre lobi | 105° | |
| Calaj la 1 mm | 16° / 46° | 46° / 16° |
| Motor | TU5J4 (NFX) | |
| Utilizare | raliu pe asfalt si circuit | |
| Cod Cat Cams | 1321850 | |
| Continut | un ax | |
Compatibilitate
| Peugeot 106 S16 (106 GTi) 1.6 16V, motor TU5J4 (NFX), 118-120 CP (1996-2004) |
| Citroen Saxo VTS 1.6 16V, motor TU5J4 (NFX), 118-120 CP (1996-2003) |
Codul Cat Cams 1321850 este stantat pe capatul axului.
Pe acelasi model au existat si alte motoare, asa ca verifica codul motorului inainte de comanda.
Piese necesare la montaj
- Tacheti: CC018
- Joc supape: TS101
- Arc exterior: PAC-S90015
- Taler superior: 99311/s
- Fulii de came: CTPE001
- Sarcina arcului montat: 33 kg @ 36,8 mm
- Sarcina arcului la ridicare maxima: 82 kg @ 12,5 mm
- Raman piesele de serie la: taler inferior, sigurante supapa, supape
Indicatiile producatorului
- Supapa cod 9249007: coada 6,00 mm, taler 28,8 mm, lungime 104,6 mm.
- Supapa cod 9249006: coada 6,00 mm, taler 26,0 mm, lungime 104,2 mm.
- Supapa cod 9249016: coada 6,00 mm, taler 24,5 mm, lungime 104,2 mm.
- Jocul de supape se regleaza cu pastile mecanice (lash caps).
- Pastila de reglaj nu are voie sa atinga sigurantele de supapa.
- Profil numai pentru motoare de competitie. Inainte de montaj se verifica punctele de mai jos.
- Axele trebuie sa se roteasca liber in chiulasa; unde freaca, se prelucreaza.
- Intre simeringul de supapa si taler trebuie sa ramana cel putin 0,6 mm la ridicare maxima.
- Arcul de supapa trebuie sa mai aiba cel putin 1 mm de cursa la ridicare maxima.
- Intre supapa si piston trebuie cel putin 1 mm, de preferat 1,5 mm. Se masoara la 5 pana la 15 grade inainte de PMS pe evacuare si dupa PMS pe admisie.
- Numai pe motoare de competitie, cu ECU programabil comandat de pozitia clapetei sau cu carburatoare.
Sfaturi de montaj
- Calajul se face cu disc gradat, pe fulii reglabile: durata mai mare fara calaj corect pierde din cuplu
- Arcurile de supape se verifica la ridicarea noua, ca sa nu ajunga spira pe spira
- La profilele lungi se verifica jocul dintre supape si pistoane inainte de prima pornire
Ax cu Came Cat Cams Peugeot 106 S16 / Citroen Saxo VTS 1.6 16V TU5J4 273/273° - 1321850
Pret redus3.171,00 lei
