Pozele au rol de prezentare, nuanta si forma pot diferi usor.

Rodobal

Cuzinet Sferic Rodobal MTE

Pret redus240,00 lei
Dimensiune: Alezaj 12mm, exterior 30mm

Dimensiune
In stoc depozit - Livrare 3-5 zile lucratoare
SKU: RO-RS-12MTE

Cuzinetul sferic este rotula fara tija: se preseaza in capul bratului, in flansa de amortizor sau in coupelle si preia bascularea, nu si reglajul de lungime. Seria MTE are corp forjat, bila cromata dur si insert de PTFE precomprimat, deci porneste fara joc.

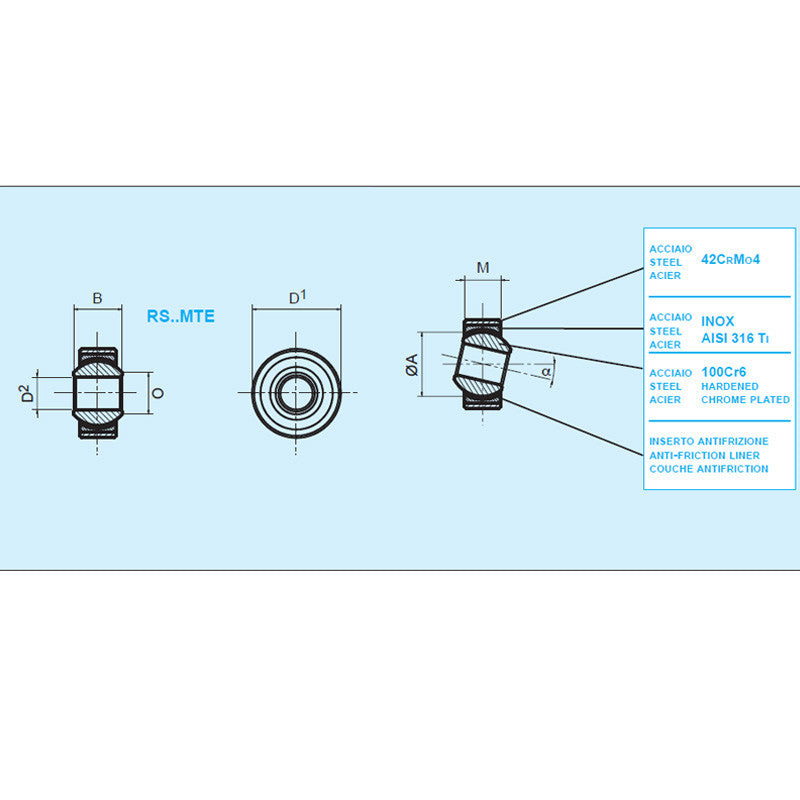

Cote

Cod Alezaj Diametru exterior Latime exterioara Latime bila Sarcina statica Unghi Masa
RS8MTE 8 mm 22 mm 12 mm 9 mm 2780 daN 13 grade 23 g
RS10MTE 10 mm 26 mm 14 mm 10,5 mm 3900 daN 13 grade 38 g
RS12MTE 12 mm 30 mm 16 mm 12 mm 5300 daN 13 grade 58 g
RS14MTE 14 mm 34 mm 19 mm 13,5 mm 6980 daN 15 grade 83 g
RS16MTE 16 mm 38 mm 21 mm 15 mm 8780 daN 15 grade 115 g
RS18MTE 18 mm 42 mm 23 mm 16,5 mm 10630 daN 15 grade 150 g
RS20MTE 20 mm 46 mm 25 mm 18 mm 13020 daN 15 grade 200 g

Ce trebuie stiut

  • Corp forjat din otel aliat 42CrMo4 tratat termic, bucsa din inox AISI 316Ti, bila din otel 100Cr6 calita, rectificata si cromata dur.
  • Insertul antifrictiune este o plasa de bronz impregnata cu PTFE. Unge permanent, deci uniball-ul nu are gresor si nici gaura pentru el in corp, iar sectiunea ramane intreaga.
  • Cuplarea sferica este precomprimata, adica pleaca fara joc si nu il castiga pe parcurs.
  • Cotele urmeaza DIN 648K, asa ca uniball-ul intra in locul altor rotule metrice de aceeasi marime.
  • Sarcina din tabel este cea statica radiala. Cand montajul are sarcini axiale mari, producatorul recomanda varianta RG, cu inel exterior mai lat.
  • Turatia maxima din tabel se refera la miscarea continua a bilei, nu la turatia masinii.
Cum alegi
  • Se alege dupa alezaj si dupa diametrul exterior, adica dupa gaura in care il presezi. Cele doua cote sunt in tabel.
  • Cuzinetul se preseaza cu strangere, nu se bate cu ciocanul in bila.
  • Cand ai nevoie si de reglaj de lungime, iti trebuie un uniball cu tija filetata, nu un cuzinet.
