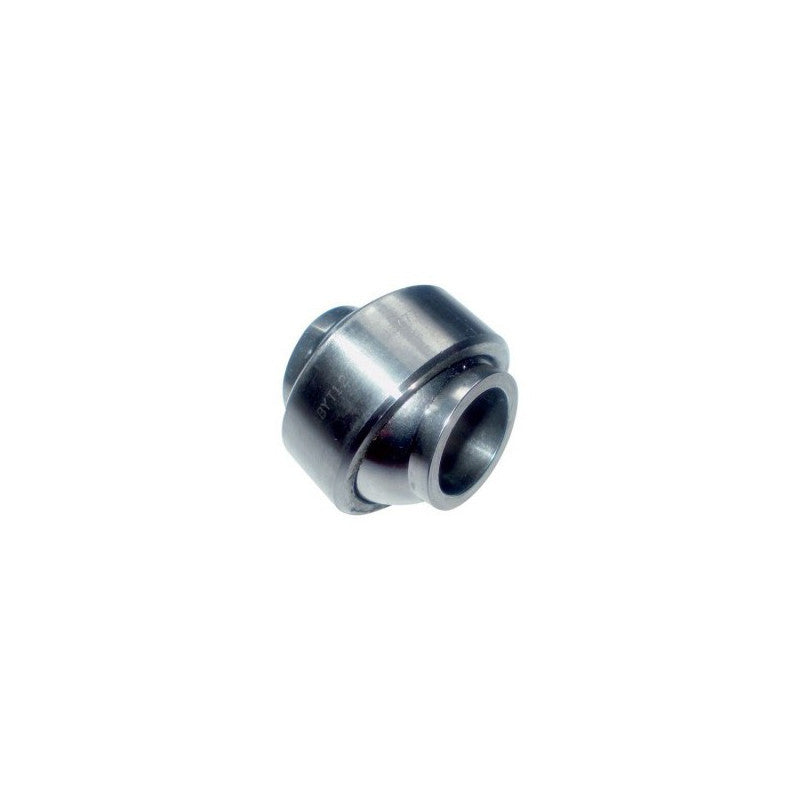

Cuzinet Sferic Rodobal SE

Pret redus101,00 lei
Dimensiune: Alezaj 8mm, exterior 22mm

Dimensiune
In stoc depozit - Livrare 3-5 zile lucratoare
SKU: RO-RS-8SE

Cuzinetul sferic SE se preseaza in capul bratului sau in flansa de amortizor si lasa bila sa basculeze, fara tija si fara reglaj. Varianta fara intretinere, cu insert de PTFE pe bucsa, pentru montaje unde nu ai nevoie de sarcinile seriei de competitie.

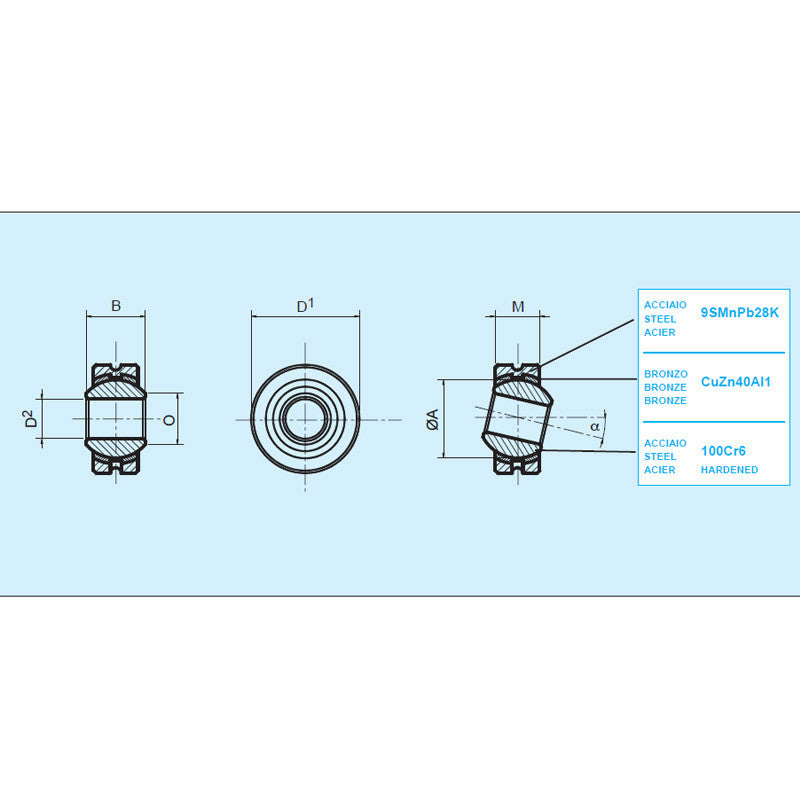

Cote

Cod Alezaj Diametru exterior Latime exterioara Latime bila Sarcina statica Unghi Masa
RS8SE 8 mm 22 mm 12 mm 9 mm 2780 daN 13 grade 23 g
RS10SE 10 mm 26 mm 14 mm 10,5 mm 3900 daN 13 grade 38 g
RS12SE 12 mm 30 mm 16 mm 12 mm 5300 daN 13 grade 58 g
RS14SE 14 mm 34 mm 19 mm 13,5 mm 6980 daN 15 grade 83 g
RS16SE 16 mm 38 mm 21 mm 15 mm 8780 daN 15 grade 115 g
RS18SE 18 mm 42 mm 23 mm 16,5 mm 10630 daN 15 grade 150 g
RS20SE 20 mm 46 mm 25 mm 18 mm 13020 daN 15 grade 200 g

Ce trebuie stiut

  • Constructie din trei piese: corp de otel, bila si bucsa masiva, cu insert de PTFE lipit pe bucsa. Nu se unge si nu cere intretinere.
  • Jocul de fabricatie este 0,030-0,050 mm radial si 0,050-0,090 mm axial.
  • Corpul este zincat si pasivat, iar inainte de ambalare trece printr-o baie de grasime anticoroziva calda.
  • Cotele urmeaza DIN 648K, deci piesa intra in locul altor rotule metrice de aceeasi marime.
  • Turatia maxima din tabel se refera la miscarea continua a bilei in bucsa.
Cum alegi
  • Se alege dupa alezaj si dupa diametrul exterior, adica dupa gaura in care il presezi. Ambele cote sunt in tabel.
  • Cuzinetul se preseaza cu strangere in locas; forta se pune pe inelul exterior.
