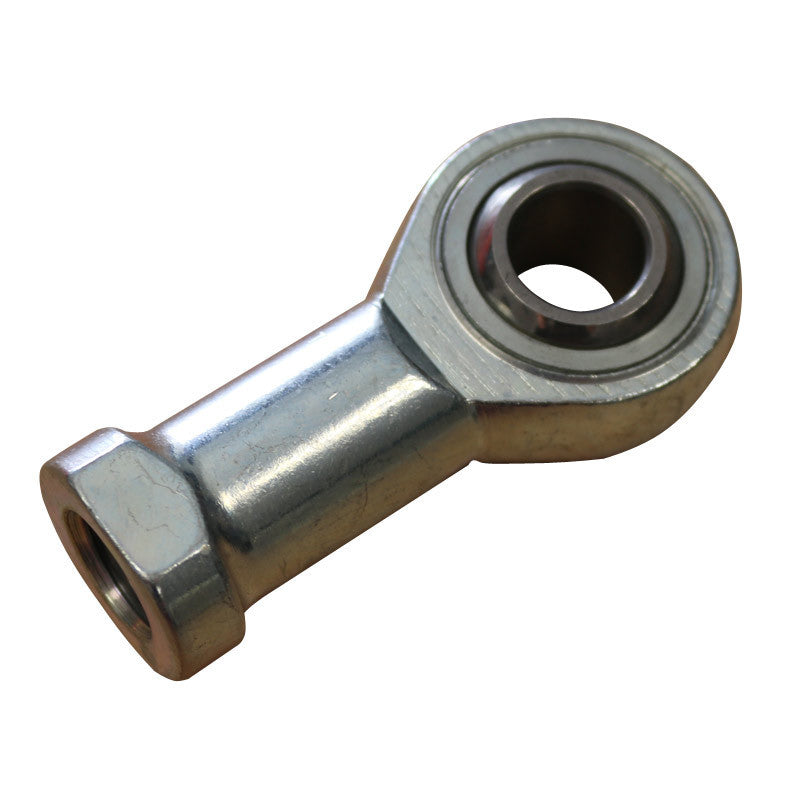

Uniball Rodobal MTE Femela, Filet Dreapta

Pret redus270,00 lei
Filet: M8x1,25

Filet
In stoc depozit - Livrare 3-5 zile lucratoare
SKU: RO-RF-8MTE

Varianta femela a uniball-ului de competitie: filetul este in cap, iar tija cu filet mascul intra in el. Se foloseste acolo unde bratul se termina cu un surub sau cu o tija filetata si nu ai loc de tija uniball-ului. Seria MTE are bila cromata dur si insert de PTFE, fara gresare.

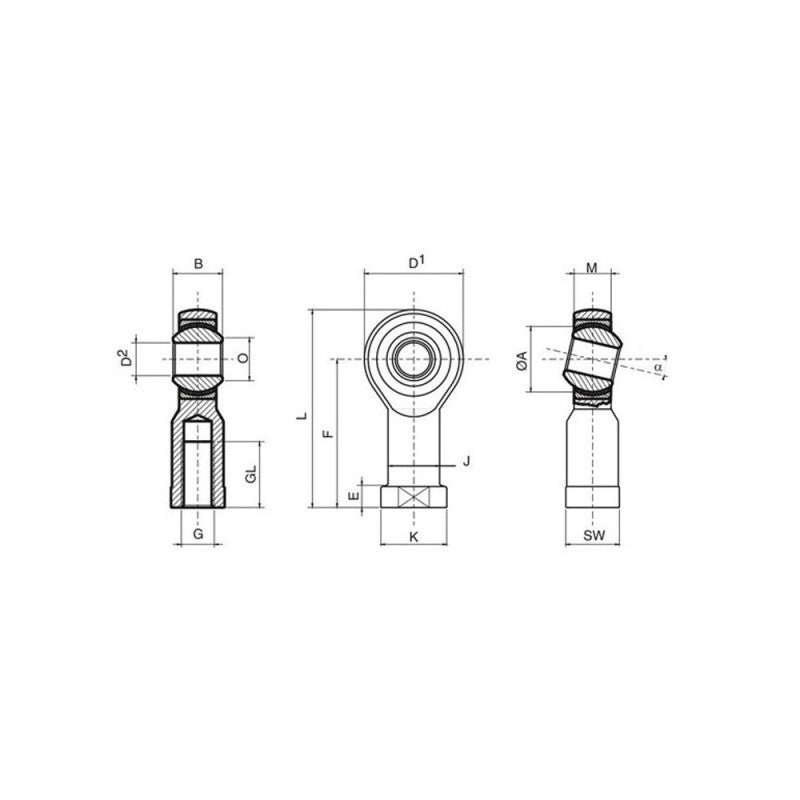

Cote

Cod Filet Alezaj Diametru cap Sarcina statica Unghi Lungime totala Lungime filet Latime cap
RF8MTE M8x1,25 8 mm 24 mm 2550 daN 13 grade 48 mm 16 mm 12 mm
RF10MTEX1,25 M10x1,25 10 mm 28 mm 3480 daN 13 grade 57 mm 20 mm 14 mm
RF10MTE M10x1,5 10 mm 28 mm 3480 daN 13 grade 57 mm 20 mm 14 mm
RF12MTEX1,25 M12x1,25 12 mm 32 mm 4220 daN 13 grade 66 mm 22 mm 16 mm
RF12MTEX1,5 M12x1,5 12 mm 32 mm 4220 daN 13 grade 66 mm 22 mm 16 mm
RF12MTE M12x1,75 12 mm 32 mm 4220 daN 13 grade 66 mm 22 mm 16 mm
RF14MTEX1,5 M14x1,5 14 mm 36 mm 5690 daN 15 grade 75 mm 25 mm 19 mm
RF14MTE M14x2 14 mm 36 mm 5690 daN 15 grade 75 mm 25 mm 19 mm
RF16MTE M16x2 16 mm 42 mm 6770 daN 15 grade 85 mm 28 mm 21 mm
RF18MTE M18x1,5 18 mm 46 mm 8140 daN 15 grade 94 mm 32 mm 23 mm
RF20MTE M20x1,5 20 mm 50 mm 15 grade 102 mm 33 mm 25 mm

Ce trebuie stiut

  • Corp forjat din otel aliat 42CrMo4 tratat termic, bucsa din inox AISI 316Ti, bila din otel 100Cr6 calita, rectificata si cromata dur.
  • Insertul antifrictiune este o plasa de bronz impregnata cu PTFE. Unge permanent, deci uniball-ul nu are gresor si nici gaura pentru el in corp, iar sectiunea ramane intreaga.
  • Cuplarea sferica este precomprimata, adica pleaca fara joc si nu il castiga pe parcurs.
  • Cotele urmeaza DIN 648K, asa ca uniball-ul intra in locul altor rotule metrice de aceeasi marime.
  • Sarcina din tabel este sarcina statica maxima, in daN, adica pana unde nu se deformeaza permanent nimic. Producatorul da pentru solicitare dinamica intr-un singur sens aproximativ 50% din ea, iar pentru solicitare alternanta 25%.
Cum alegi
  • Alezajul este gaura din bila, prin care trece surubul. Filetul este cel de pe tija sau din cap. La codurile cu doua cifre, cum este RM 12.10, alezajul este mai mic decat filetul, iar unghiul de basculare creste.
  • Pasul fin, adica M12x1,25 fata de M12x1,75, da un reglaj mai fin al lungimii si tine mai bine strangerea.
  • Pentru un tirant reglabil din doua capete se folosesc un uniball cu filet pe dreapta si unul cu filet pe stanga. Rotesti teava din mijloc si lungimea se schimba fara sa demontezi nimic.
  • Contrapiulita face parte din montaj, nu este optiune: ea blocheaza reglajul si tine filetul in pozitie.
  • Capacul de neopren tine praful si apa departe de bila si pastreaza grasimea inauntru.
