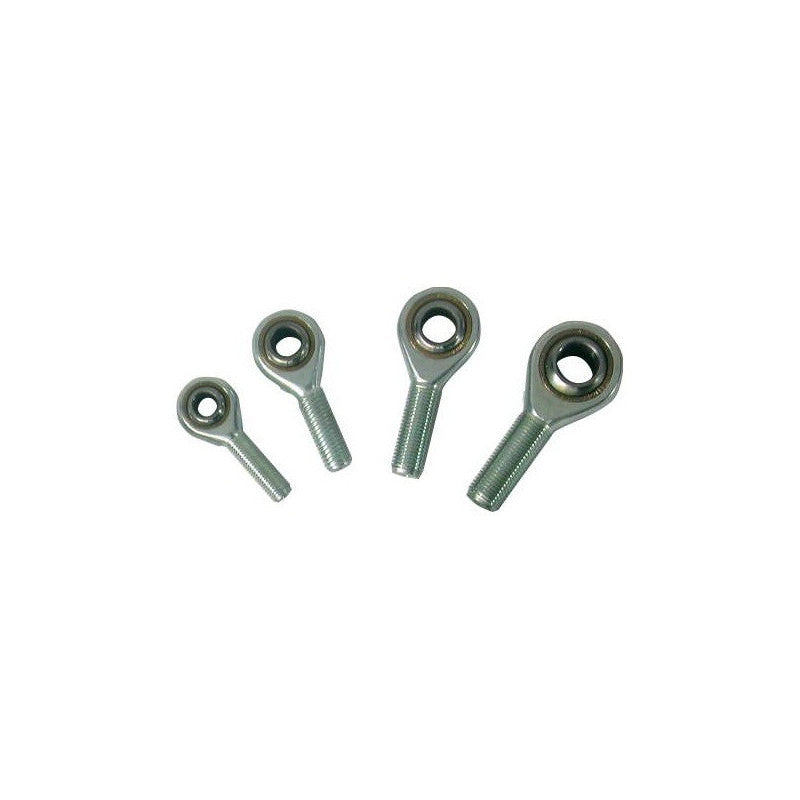

Uniball Rodobal MTE Mascul, Filet Dreapta
Uniball Rodobal MTE Mascul, Filet Dreapta
Uniball Rodobal MTE Mascul, Filet Dreapta
Uniball Rodobal MTE Mascul, Filet Dreapta

Pozele au rol de prezentare, nuanta si forma pot diferi usor.

Rodobal

Uniball Rodobal MTE Mascul, Filet Dreapta

Pret redus257,00 lei
Filet: M6x1

Filet
In stoc depozit - Livrare 3-5 zile lucratoare
SKU: RO-RM-6MTE

Uniball-ul tine capatul bratului pe directia lui si lasa doar bila sa basculeze, acolo unde o bucsa de cauciuc s-ar deforma sub sarcina si ar muta geometria. Seria MTE este cea de competitie: corp forjat, bila cromata dur si insert de PTFE care unge permanent. Filetul mascul pe dreapta intra direct in teava tirantului sau in bratul reglabil.

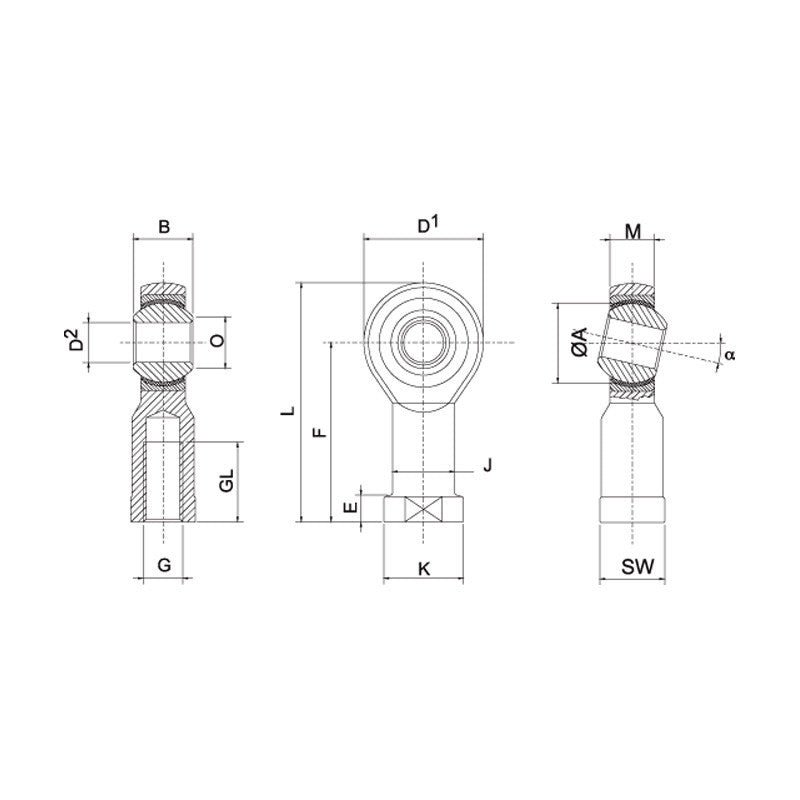

Cote

Cod Filet Alezaj Diametru cap Sarcina statica Unghi Lungime totala Lungime filet Latime cap
RM6MTE M6x1 6 mm 20 mm 1670 daN 13 grade 46 mm 22 mm 9 mm
RM8.8MTEX1 M8x1 8 mm 24 mm 2550 daN 13 grade 54 mm 25 mm 12 mm
RM8MTE M8x1,25 8 mm 24 mm 2550 daN 13 grade 54 mm 25 mm 12 mm
RM10MTEX1,25 M10x1,25 10 mm 28 mm 3480 daN 13 grade 62 mm 29 mm 14 mm
RM10MTE M10x1,5 10 mm 28 mm 3480 daN 13 grade 62 mm 29 mm 14 mm
RM10.8MTEX1 M10x1 8 mm 28 mm 3480 daN 16 grade 62 mm 29 mm 14 mm
RM10.8MTE M10x1,5 8 mm 28 mm 3480 daN 16 grade 62 mm 29 mm 14 mm
RM12MTEX1,25 M12x1,25 12 mm 32 mm 4220 daN 13 grade 70 mm 33 mm 16 mm
RM12MTEX1,5 M12x1,5 12 mm 32 mm 4220 daN 13 grade 70 mm 33 mm 16 mm
RM12MTE M12x1,75 12 mm 32 mm 4220 daN 13 grade 70 mm 33 mm 16 mm
RM12.10MTEX1,5 M12x1,5 10 mm 32 mm 4220 daN 16 grade 70 mm 33 mm 16 mm
RM14MTEX1,5 M14x1,5 14 mm 36 mm 5690 daN 15 grade 78 mm 36 mm 19 mm
RM14MTE M14x2 14 mm 36 mm 5690 daN 15 grade 78 mm 36 mm 19 mm
RM14.12MTEX1,5 M14x1,5 12 mm 36 mm 5690 daN 18 grade 78 mm 36 mm 19 mm
RM16MTEX1,5 M16x1,5 16 mm 42 mm 6770 daN 15 grade 87 mm 40 mm 21 mm
RM16MTE M16x2 16 mm 42 mm 6770 daN 15 grade 87 mm 40 mm 21 mm
RM16.14MTEX1,5 M16x1,5 14 mm 42 mm 6770 daN 18 grade 87 mm 40 mm 21 mm
RM18MTE M18x1,5 18 mm 46 mm 8140 daN 15 grade 95 mm 44 mm 23 mm
RM18.16MTEX1,5 M18x1,5 16 mm 46 mm 8140 daN 18 grade 95 mm 44 mm 23 mm
RM20MTE-2 M20x1,5 20 mm 50 mm 15 grade 103 mm 47 mm 25 mm
RM22MTE M22x1,5 22 mm 54 mm 15 grade 111 mm 51 mm 28 mm

Ce trebuie stiut

  • Corp forjat din otel aliat 42CrMo4 tratat termic, bucsa din inox AISI 316Ti, bila din otel 100Cr6 calita, rectificata si cromata dur.
  • Insertul antifrictiune este o plasa de bronz impregnata cu PTFE. Unge permanent, deci uniball-ul nu are gresor si nici gaura pentru el in corp, iar sectiunea ramane intreaga.
  • Cuplarea sferica este precomprimata, adica pleaca fara joc si nu il castiga pe parcurs.
  • Cotele urmeaza DIN 648K, asa ca uniball-ul intra in locul altor rotule metrice de aceeasi marime.
  • Sarcina din tabel este sarcina statica maxima, in daN, adica pana unde nu se deformeaza permanent nimic. Producatorul da pentru solicitare dinamica intr-un singur sens aproximativ 50% din ea, iar pentru solicitare alternanta 25%.
Cum alegi
  • Alezajul este gaura din bila, prin care trece surubul. Filetul este cel de pe tija sau din cap. La codurile cu doua cifre, cum este RM 12.10, alezajul este mai mic decat filetul, iar unghiul de basculare creste.
  • Pasul fin, adica M12x1,25 fata de M12x1,75, da un reglaj mai fin al lungimii si tine mai bine strangerea.
  • Pentru un tirant reglabil din doua capete se folosesc un uniball cu filet pe dreapta si unul cu filet pe stanga. Rotesti teava din mijloc si lungimea se schimba fara sa demontezi nimic.
  • Contrapiulita face parte din montaj, nu este optiune: ea blocheaza reglajul si tine filetul in pozitie.
  • Capacul de neopren tine praful si apa departe de bila si pastreaza grasimea inauntru.
