Uniball Rodobal SE Femela, Filet Stanga

Pret redus92,00 lei
Filet: M8x1,25

Filet
In stoc depozit - Livrare 3-5 zile lucratoare
SKU: RO-RFL-8SE

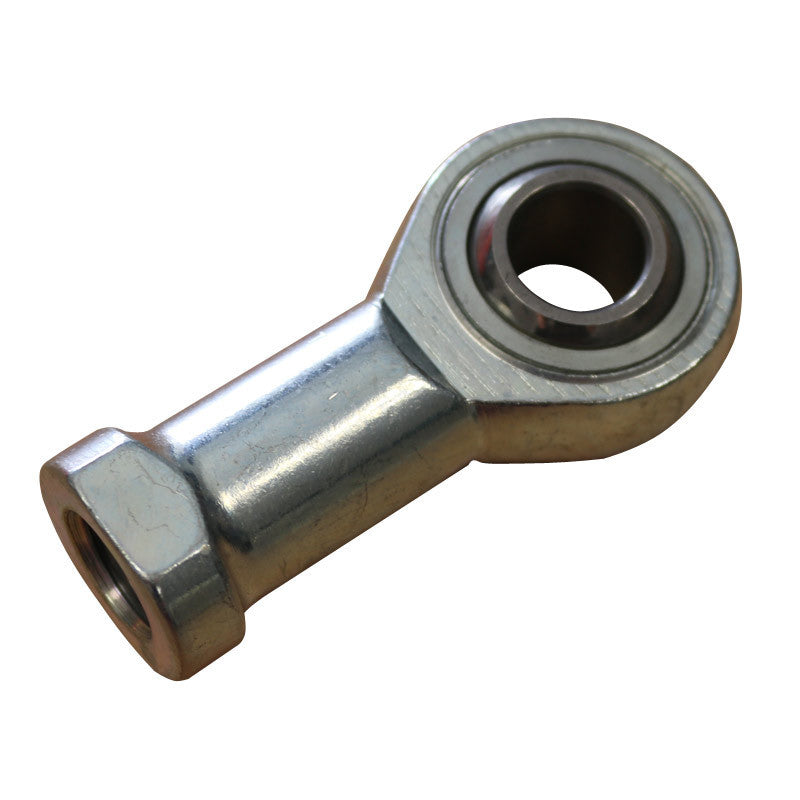

Uniball SE femela cu filet pe stanga, capatul care inchide tirantul reglabil impreuna cu unul pe dreapta. Bucsa poarta insert de PTFE lipit, deci montajul nu cere gresare si nu are gresor.

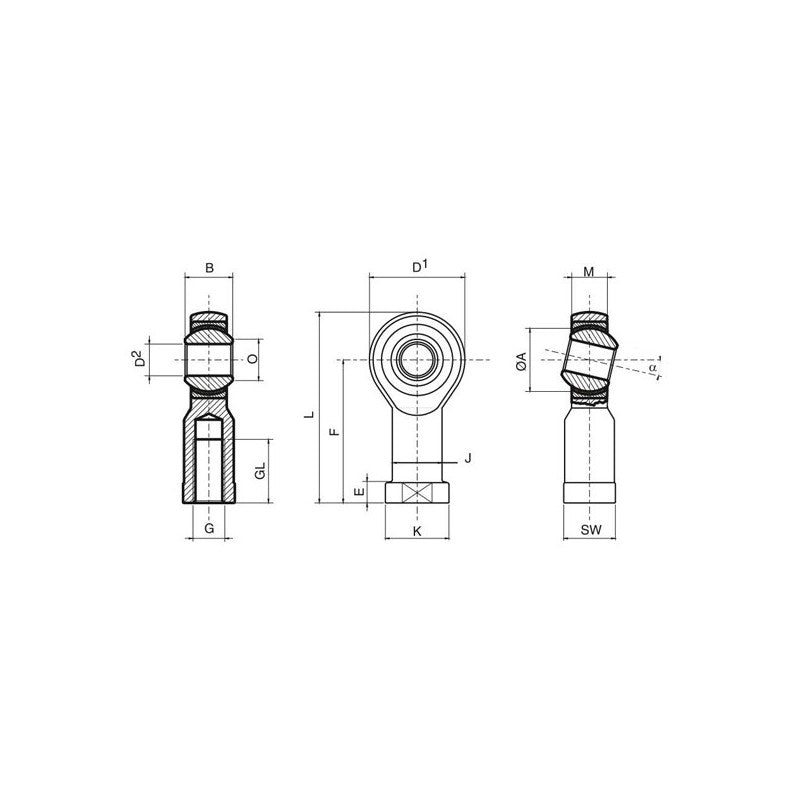

Cote

Cod Filet Alezaj Diametru cap Sarcina statica Unghi Lungime totala Lungime filet Latime cap
RFL6SE M6x1 6 mm 20 mm 890 daN 13 grade 40 mm 12 mm 9 mm
RFL8SE M8x1,25 8 mm 24 mm 1410 daN 13 grade 48 mm 16 mm 12 mm
RFL10SE M10x1,5 10 mm 28 mm 1930 daN 13 grade 57 mm 20 mm 14 mm
RFL12SE M12x1,75 12 mm 32 mm 2350 daN 13 grade 66 mm 22 mm 16 mm
RFL14SE M14x2 14 mm 36 mm 2080 daN 15 grade 75 mm 25 mm 19 mm
RFL16SE M16x2 16 mm 42 mm 3220 daN 15 grade 85 mm 28 mm 21 mm
RFL18SE M18x1,5 18 mm 46 mm 3860 daN 15 grade 94 mm 32 mm 23 mm
RFL20SE M20x1,5 20 mm 50 mm 4380 daN 15 grade 102 mm 33 mm 25 mm
RFL22SE M22x1,5 22 mm 54 mm 5260 daN 15 grade 111 mm 37 mm 28 mm

Ce trebuie stiut

  • Constructie din trei piese: corp de otel, bila si bucsa masiva, cu insert de PTFE lipit pe bucsa. Nu se unge si nu cere intretinere.
  • Jocul de fabricatie este 0,030-0,050 mm radial si 0,050-0,090 mm axial.
  • Corpul este zincat si pasivat, iar inainte de ambalare trece printr-o baie de grasime anticoroziva calda.
  • Cotele urmeaza DIN 648K, deci piesa intra in locul altor rotule metrice de aceeasi marime.
  • Sarcina din tabel este sarcina statica maxima, in daN. Pentru solicitare dinamica intr-un singur sens producatorul da aproximativ 50% din ea, iar pentru solicitare alternanta 25%.
Cum alegi
  • Alezajul este gaura din bila, prin care trece surubul. Filetul este cel de pe tija sau din cap. La codurile cu doua cifre, cum este RM 12.10, alezajul este mai mic decat filetul, iar unghiul de basculare creste.
  • Pasul fin, adica M12x1,25 fata de M12x1,75, da un reglaj mai fin al lungimii si tine mai bine strangerea.
  • Pentru un tirant reglabil din doua capete se folosesc un uniball cu filet pe dreapta si unul cu filet pe stanga. Rotesti teava din mijloc si lungimea se schimba fara sa demontezi nimic.
  • Contrapiulita face parte din montaj, nu este optiune: ea blocheaza reglajul si tine filetul in pozitie.
  • Capacul de neopren tine praful si apa departe de bila si pastreaza grasimea inauntru.
