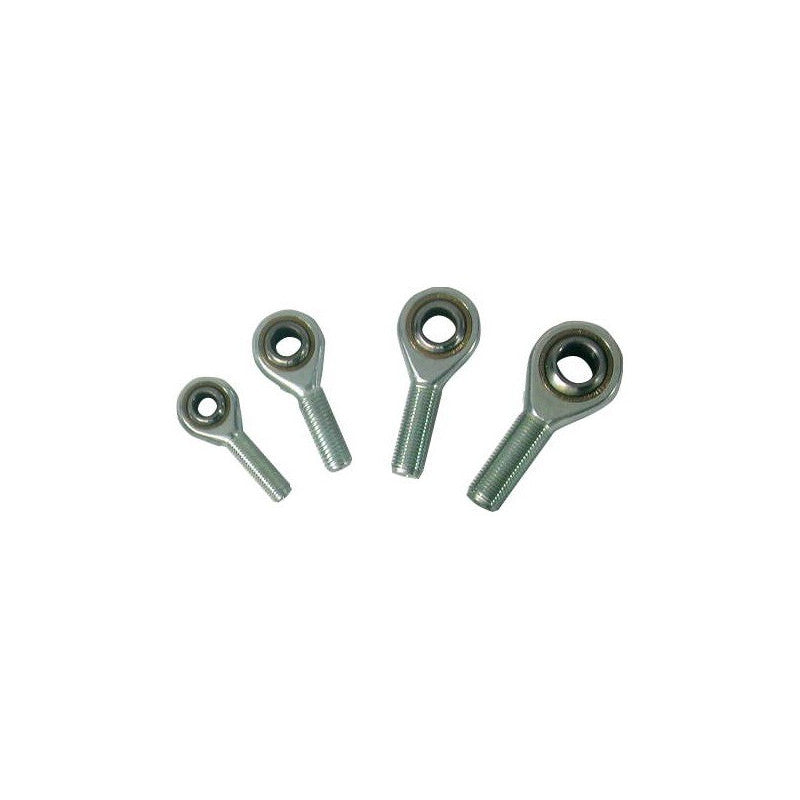

Uniball Rodobal SE Mascul, Filet Dreapta

Pret redus83,00 lei
Filet: M6x1

Filet
In stoc depozit - Livrare 3-5 zile lucratoare
SKU: RO-RM-6SE

Seria SE este uniball-ul fara intretinere pentru sarcini mari, cu insert de PTFE lipit pe bucsa si corp zincat. Costa mai putin decat MTE si duce mai putin, deci merge bine la tiranti de bara stabilizatoare, timonerii si montaje unde sarcina nu trece de cateva mii de daN.

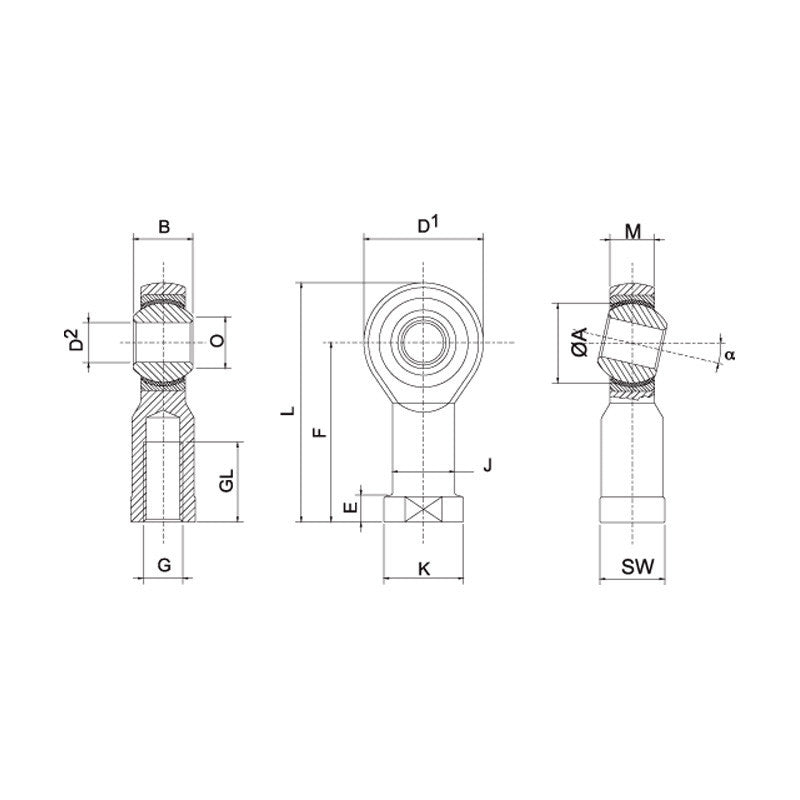

Cote

Cod Filet Alezaj Diametru cap Sarcina statica Unghi Lungime totala Lungime filet Latime cap
RM6SE M6x1 6 mm 20 mm 600 daN 13 grade 46 mm 22 mm 9 mm
RM8SE M8x1,25 8 mm 24 mm 1100 daN 13 grade 54 mm 25 mm 12 mm
RM10SE M10x1,5 10 mm 28 mm 1740 daN 13 grade 62 mm 29 mm 14 mm
RM12SEX1,25 M12x1,25 12 mm 32 mm 2350 daN 13 grade 70 mm 33 mm 16 mm
RM12SEX1,5 M12x1,5 12 mm 32 mm 2350 daN 13 grade 70 mm 33 mm 16 mm
RM12SE M12x1,75 12 mm 32 mm 2350 daN 13 grade 70 mm 33 mm 16 mm
RM14SEX1,5 M14x1,5 14 mm 36 mm 2080 daN 15 grade 78 mm 38 mm 19 mm
RM14SE M14x2 14 mm 36 mm 2080 daN 15 grade 78 mm 38 mm 19 mm
RM16SEX1,5 M16x1,5 16 mm 42 mm 3200 daN 15 grade 87 mm 40 mm 21 mm
RM16SE M16x2 16 mm 42 mm 3200 daN 15 grade 87 mm 40 mm 21 mm
RM18SE M18x1,5 18 mm 46 mm 3860 daN 15 grade 95 mm 44 mm 23 mm
RM20SE M20x1,5 20 mm 50 mm 4380 daN 15 grade 103 mm 47 mm 25 mm
RM22SE M22x1,5 22 mm 54 mm 5260 daN 15 grade 111 mm 51 mm 28 mm
RM25SE M24x2 25 mm 60 mm 6140 daN 15 grade 124 mm 58 mm 31 mm

Ce trebuie stiut

  • Constructie din trei piese: corp de otel, bila si bucsa masiva, cu insert de PTFE lipit pe bucsa. Nu se unge si nu cere intretinere.
  • Jocul de fabricatie este 0,030-0,050 mm radial si 0,050-0,090 mm axial.
  • Corpul este zincat si pasivat, iar inainte de ambalare trece printr-o baie de grasime anticoroziva calda.
  • Cotele urmeaza DIN 648K, deci piesa intra in locul altor rotule metrice de aceeasi marime.
  • Sarcina din tabel este sarcina statica maxima, in daN. Pentru solicitare dinamica intr-un singur sens producatorul da aproximativ 50% din ea, iar pentru solicitare alternanta 25%.
Cum alegi
  • Alezajul este gaura din bila, prin care trece surubul. Filetul este cel de pe tija sau din cap. La codurile cu doua cifre, cum este RM 12.10, alezajul este mai mic decat filetul, iar unghiul de basculare creste.
  • Pasul fin, adica M12x1,25 fata de M12x1,75, da un reglaj mai fin al lungimii si tine mai bine strangerea.
  • Pentru un tirant reglabil din doua capete se folosesc un uniball cu filet pe dreapta si unul cu filet pe stanga. Rotesti teava din mijloc si lungimea se schimba fara sa demontezi nimic.
  • Contrapiulita face parte din montaj, nu este optiune: ea blocheaza reglajul si tine filetul in pozitie.
  • Capacul de neopren tine praful si apa departe de bila si pastreaza grasimea inauntru.
